Gemeinsam mit der Rhätischen Bahn und dem Amt für Wald und Naturgefahren Graubünden überwacht GMD® im Rahmen eines Pilotprojekts das 14 km² grosse Wildbach-Einzugsgebiet in Echtzeit — energieautark, ganzjährig und ohne bestehende Infrastruktur im Gelände. Statt am Bauwerk zu messen, erkennt das System die Ereignisentstehung dort, wo sie beginnt.
| Standort | Carrerabach, Surselva / Safiental, Graubünden, Schweiz |
| Einzugsgebiet | 14 km2 |
| Pegelmesser im Gebiet | 6 |
| Wetterstationen im Gebiet | 2 |
| Systemverfügbarkeit | 99,9 % |
| Erreichte Vorwarnzeit | - |

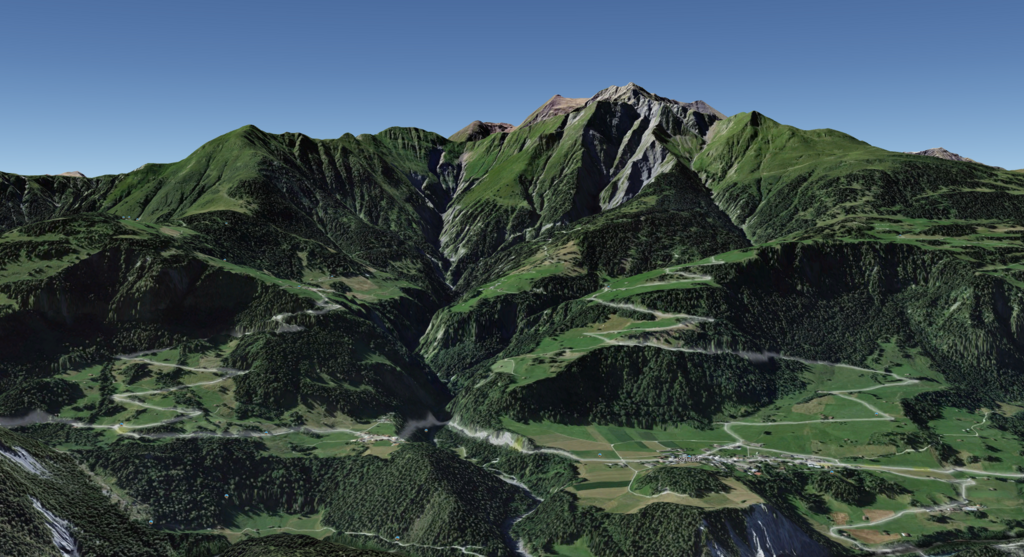

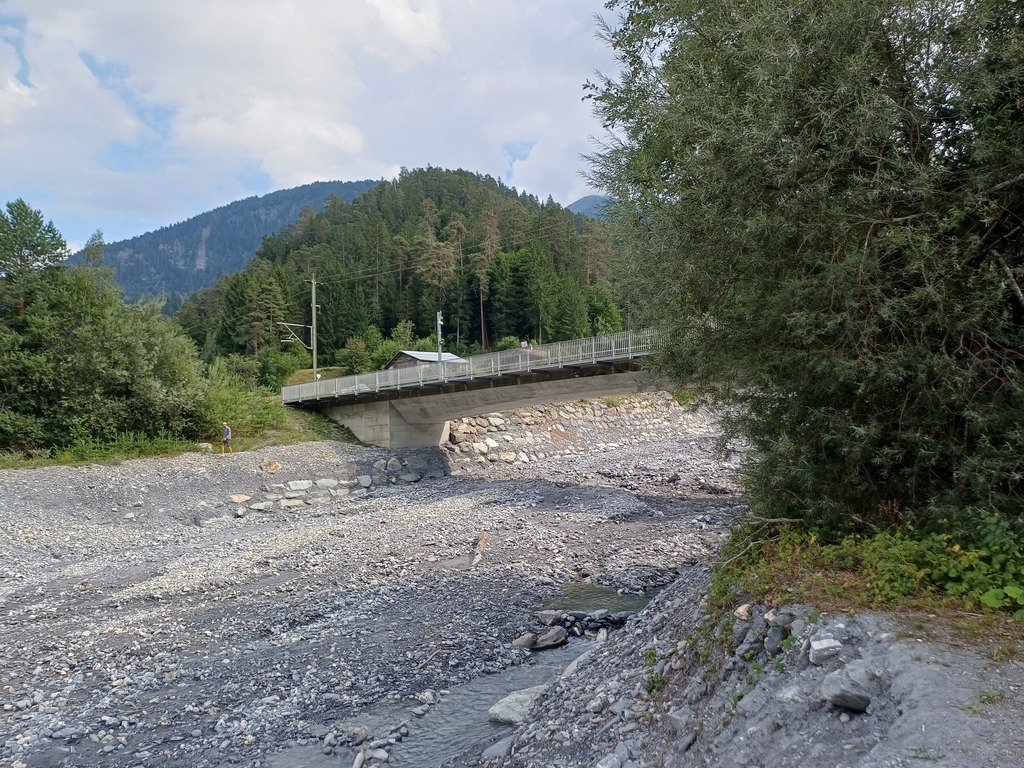

Der Carrerabach entwässert ein alpines Einzugsgebiet in Graubünden und quert dabei die Trasse der Rhätischen Bahn. Die Kombination ist charakteristisch für den Alpenraum: ein steiles, geschiebereiches Gerinne oberhalb, eine Bahnlinie unterhalb. Infrastruktur die für ein Bemessungsereignis ausgelegt wurde — nicht für jedes denkbare.
Das Gefährdungsbild hat sich in den vergangenen Jahren verändert. Starkregenereignisse treten häufiger und lokaler auf, Niederschlagsintensitäten nehmen zu, und die Schneeschmelze setzt früher ein. Beides erhöht die Wahrscheinlichkeit, dass sich Abflusssituation und Geschiebefracht innerhalb kurzer Zeit grundlegend verändern.
Die klassische Antwort darauf ist bauliche Verbauung. Sie ist notwendig, aber sie beantwortet eine Frage nicht: Was passiert gerade? Ein Schutzbauwerk sagt nichts über seinen momentanen Zustand aus — nicht über den Füllgrad des Geschieberückhalts, nicht über eine sich bildende Verklausung, nicht über die Niederschlagsentwicklung im oberen Einzugsgebiet.
Genau diese Lücke schliesst das Monitoringsystem.
14 km² klingen überschaubar. Für die Frühwarnung ist diese Grösse jedoch der entscheidende Faktor — und zwar in beide Richtungen.
Die Schwierigkeit: In einem Einzugsgebiet dieser Grösse und Steilheit ist die Konzentrationszeit kurz. Zwischen einem Starkregenereignis im oberen Gebiet und dem Abflussscheitel am Querungsbauwerk liegen nicht Stunden, sondern häufig Minuten bis wenige Zehnminuten. Wer ausschliesslich am Bauwerk misst, erfährt vom Ereignis, wenn es bereits unterwegs ist. Für eine geordnete betriebliche Reaktion — Zugdisposition, Sperre, Personaleinsatz — reicht das nicht.
Die Chance: Ein Gebiet dieser Grösse lässt sich mit einer hohen Sensordichte instrumentieren. Bei mehreren hundert Quadratkilometern wäre flächige Sensorik wirtschaftlich nicht darstellbar; bei 14 km² ist sie es. Damit verschiebt sich der Erkennungszeitpunkt vom Ereignis auf die Ereignisentstehung.
GMD® hat das Gebiet deshalb nicht an einem Punkt, sondern als System erfasst: Niederschlag im oberen Einzugsgebiet, Pegel im Gerinne, Schneehöhe in den relevanten Höhenlagen, visuelle Kontrolle an kritischen Gerinneabschnitten. Die Frühwarnung entsteht nicht aus einem Messwert, sondern aus deren Zusammenspiel.
Für einen Infrastrukturbetreiber ist ein Murgang in erster Linie kein Schadensereignis, sondern ein Verfügbarkeitsereignis. Der Sachschaden am Bauwerk ist in der Regel versichert und reparierbar. Was nicht ersetzbar ist, ist die Betriebszeit.
Der typische Ablauf nach einem Ereignis auf einer alpinen Bahnstrecke:
Jeder dieser Schritte kostet Zeit. Der Letzte kostet am meisten, weil er ohne Daten nur konservativ beantwortet werden kann: Im Zweifel bleibt gesperrt.
Monitoring wirkt an allen drei Stellen. Vor dem Ereignis durch Vorwarnzeit, die eine geplante statt einer improvisierten Reaktion ermöglicht. Während des Ereignisses durch ein Lagebild, das die Einsatzleitung nicht aus einzelnen Meldungen zusammensetzen muss. Nach dem Ereignis durch die Datengrundlage für die Freigabeentscheidung — läuft die Sensorik weiter, ist ablesbar, ob sich die Lage beruhigt hat oder nicht.
Dieser dritte Punkt wird bei der Bewertung von Frühwarnsystemen regelmässig unterschätzt und ist wirtschaftlich häufig der grösste Einzelposten.
Das Monitoringsystem am Carrerabach besteht aus vier Ebenen, die aufeinander aufbauen.

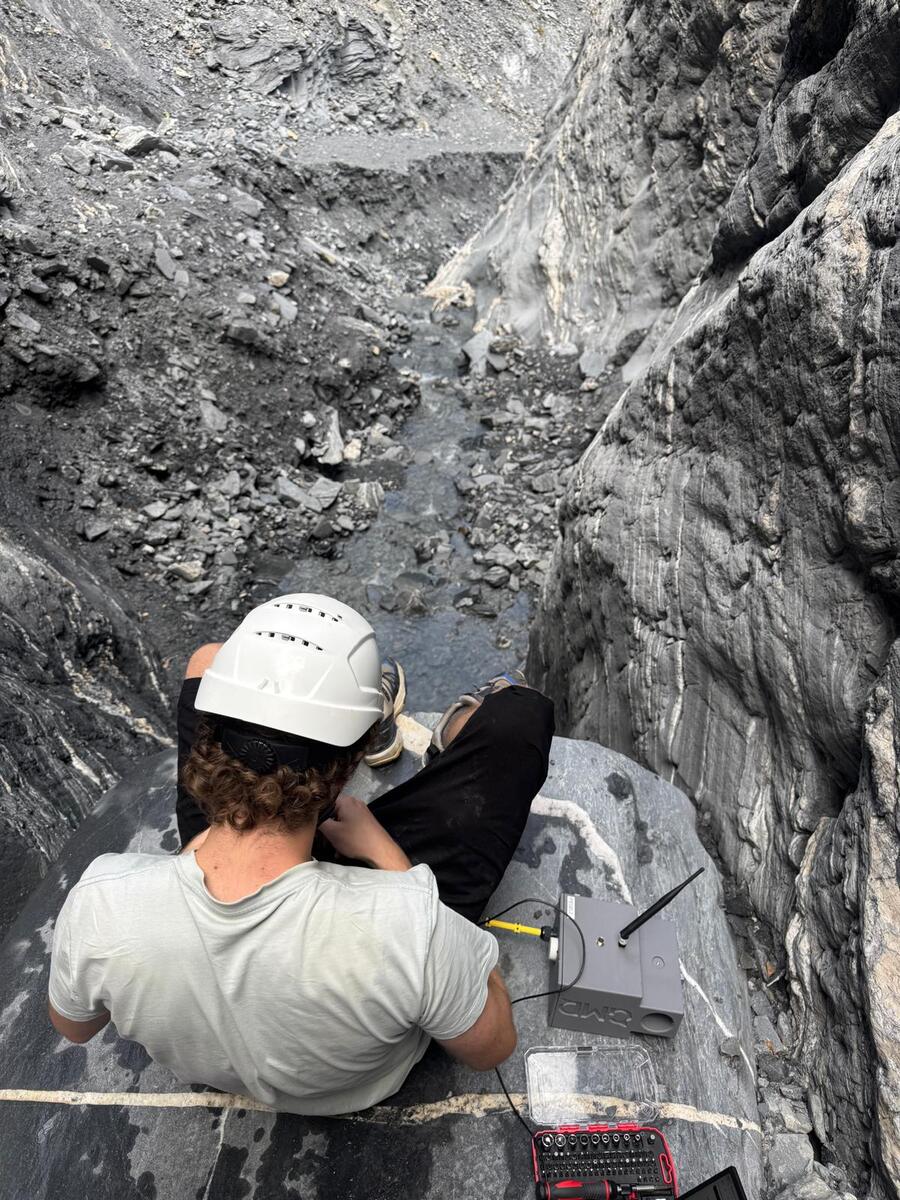

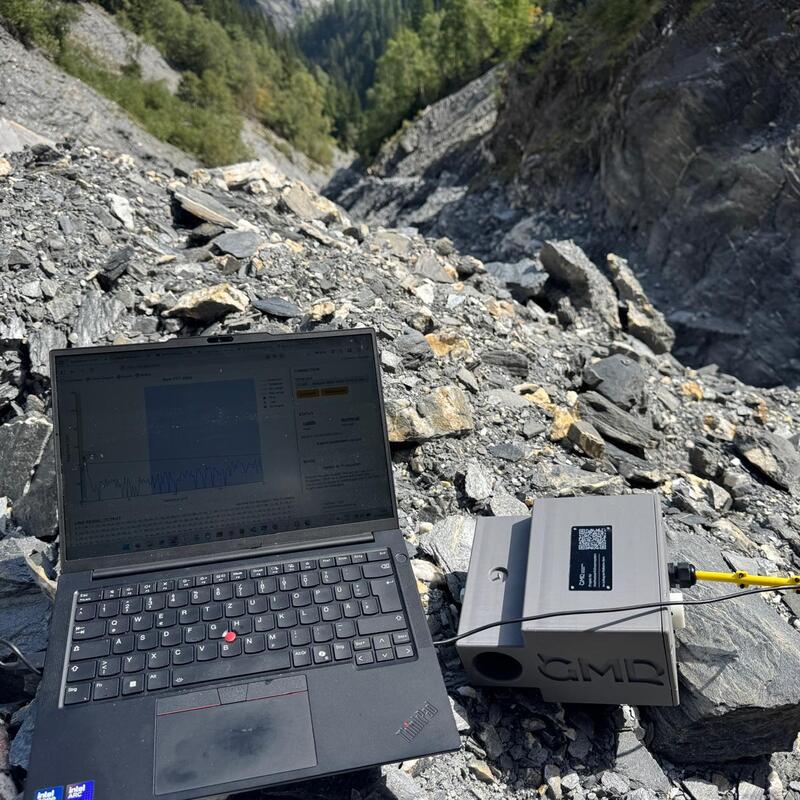

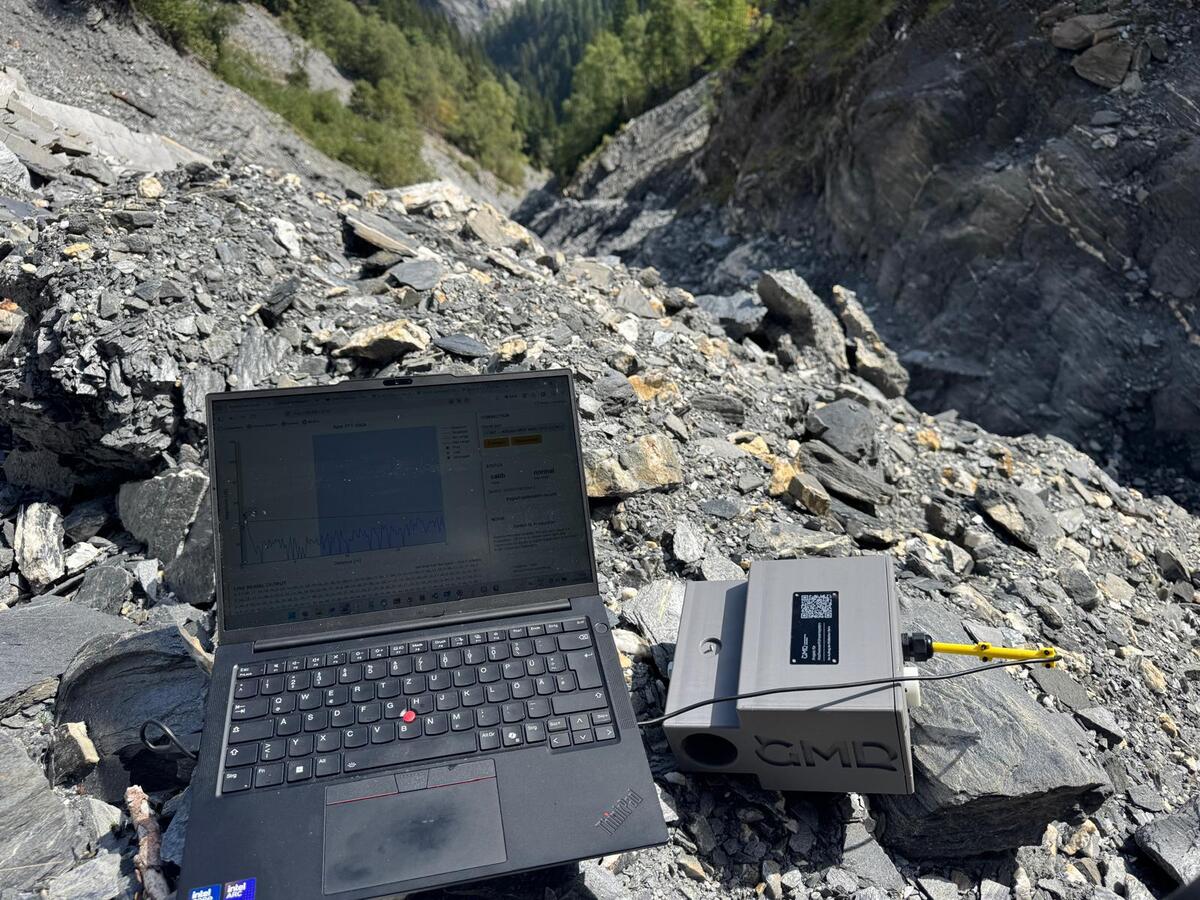

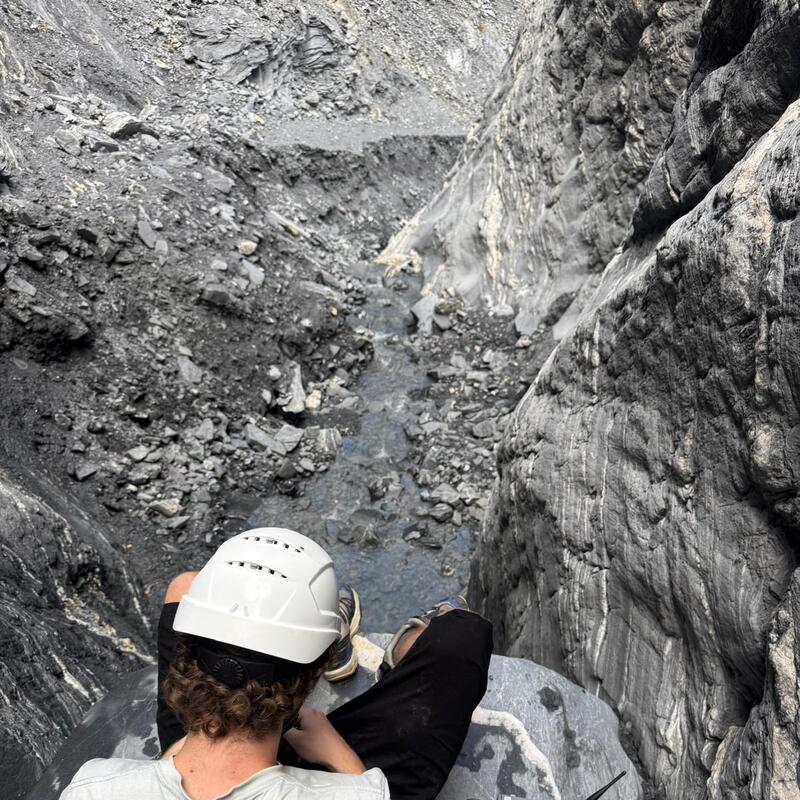

Ebene 1 — Erfassung im Feld. Autarke Sensorknoten messen kontinuierlich hydrologische und meteorologische Parameter an definierten Standorten im Einzugsgebiet. Sie arbeiten ohne Netzanschluss, ohne Stromversorgung und ganzjährig.
Ebene 2 — Übertragung. Ein Mesh-IoT-Funknetz verbindet die Sensorknoten untereinander. Fällt ein Knoten aus, leitet das Netz die Daten über einen alternativen Pfad weiter.
Ebene 3 — Auswertung. Die GeoSenseAI®-Plattform führt die Messdaten mit hochauflösenden Wetterprognosen und hydrologischen Modellen zusammen, bewertet die Entwicklung fortlaufend und pflegt einen digitalen Zwilling des Einzugsgebiets.
Ebene 4 — Warnung. Bei Erreichen definierter Schwellenwerte gibt das System automatisch Warnungen an die hinterlegten Empfängerkreise aus — mit Angabe von Messstelle, Wert, Verlauf und Prognose.
Der Grundsatz über alle Ebenen hinweg: Redundanz statt Einzelmessung. Keine Warnung stützt sich auf einen einzelnen Sensor. Was zählt, ist das übereinstimmende Bild mehrerer unabhängiger Messgrössen.
Der Pegelstand ist die zentrale hydrologische Messgrösse — und im Wildbach die am schwersten zuverlässig zu erfassende. Konventionelle Verfahren stossen hier an Grenzen: Drucksonden im Gerinne werden von Geschiebe beschädigt oder überschüttet, Schwimmerpegel benötigen ein Messhaus, Ultraschall reagiert empfindlich auf Temperaturschichtung und Gischt.

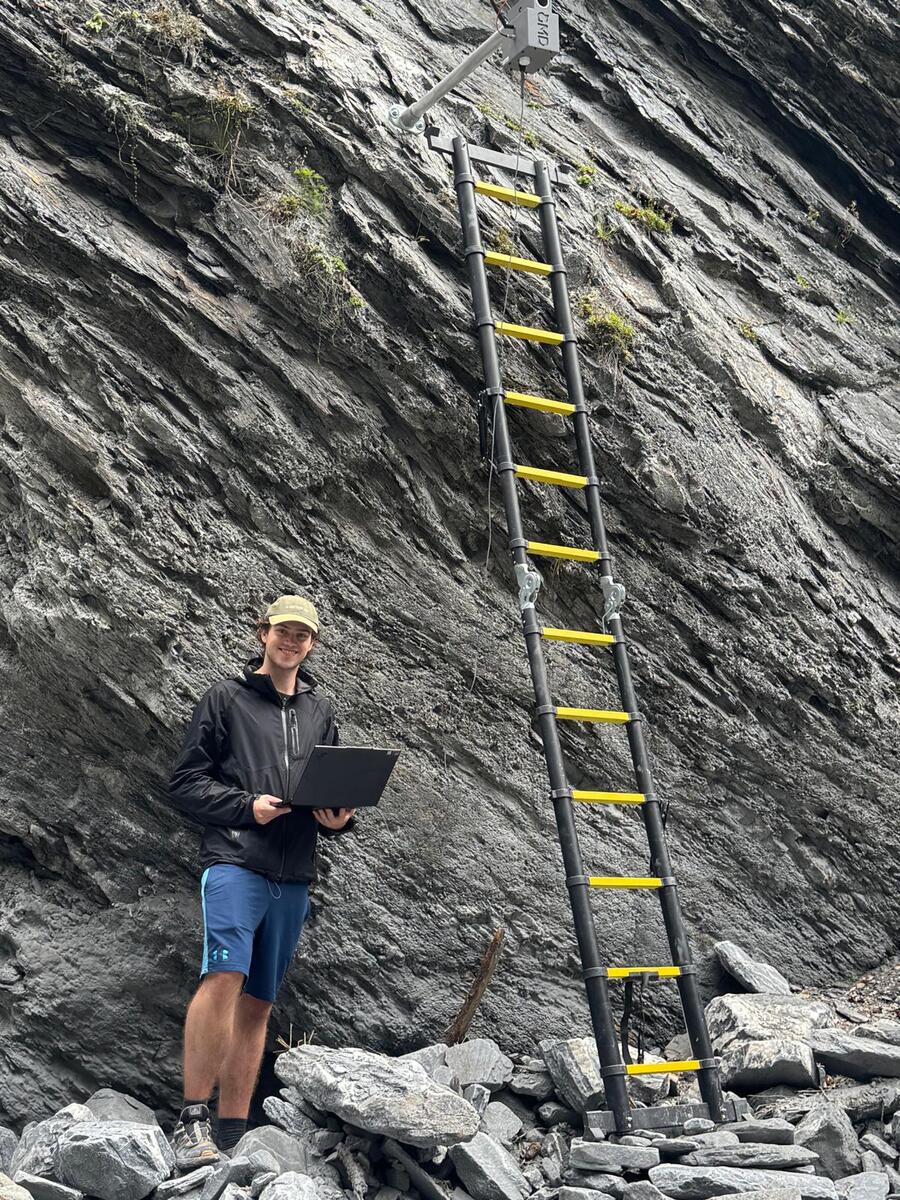

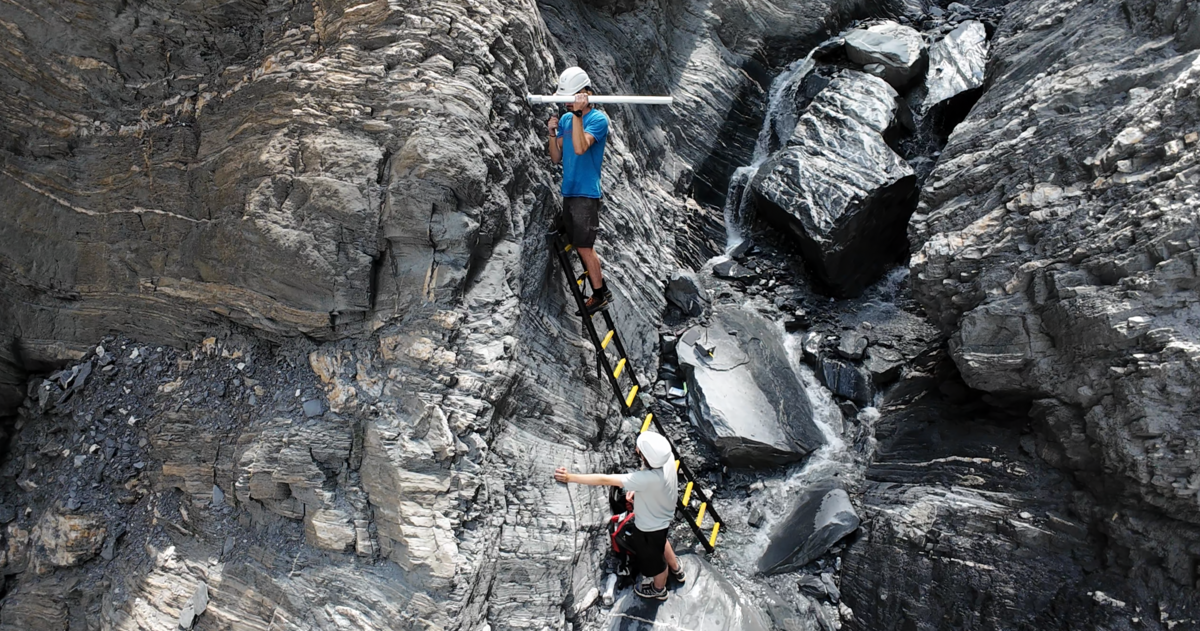

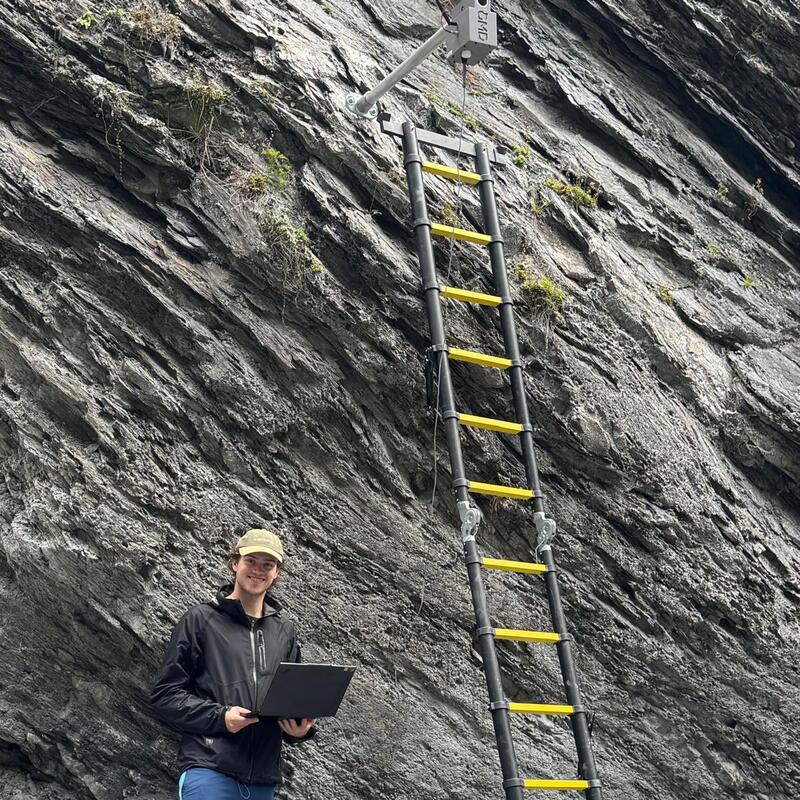

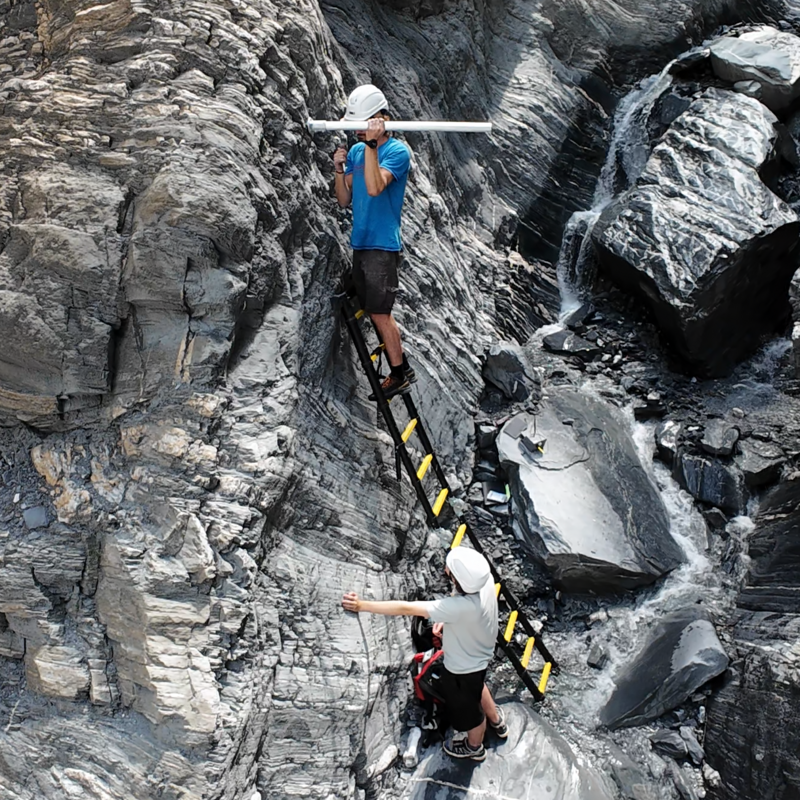

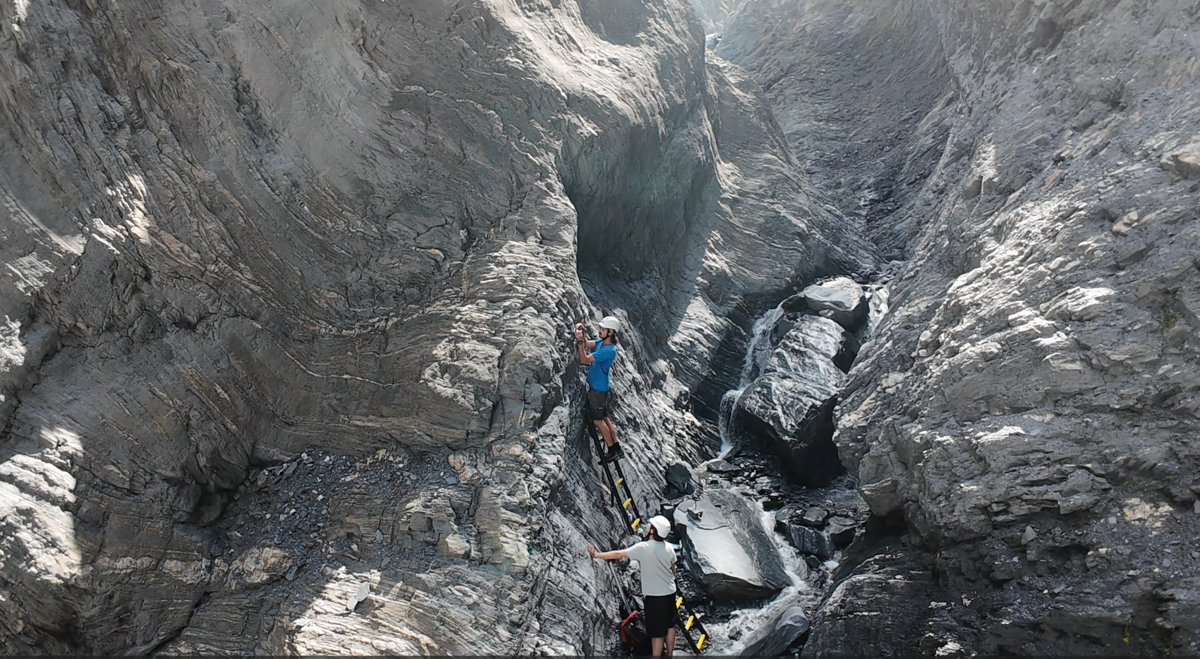

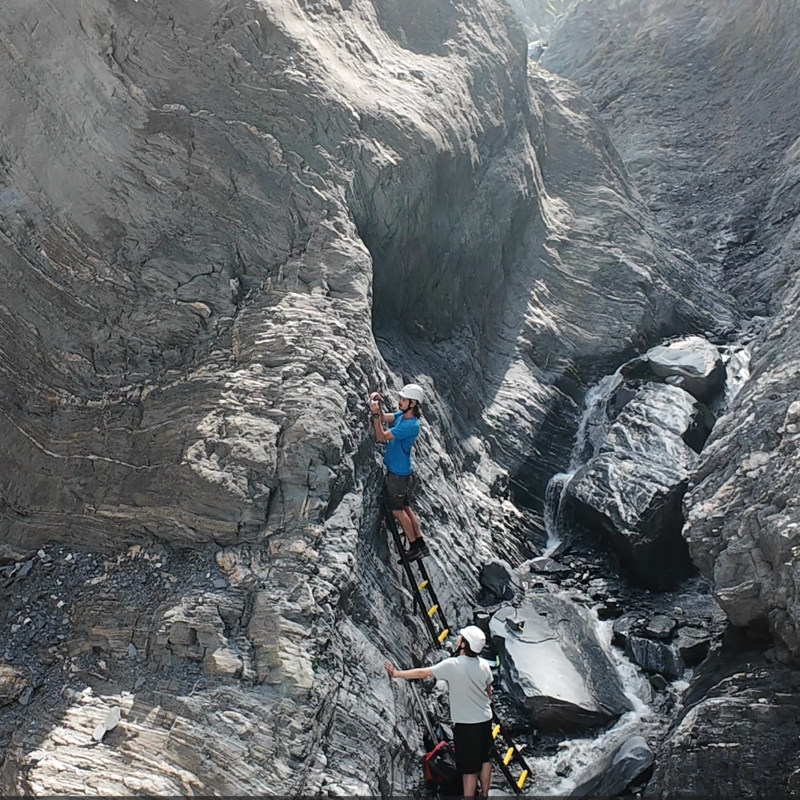

GMD® setzt am Carrerabach berührungslose Radar-Pegelsensoren ein. Sie sind oberhalb des Gerinnes montiert und messen die Distanz zur Wasseroberfläche über die Laufzeit eines Radarsignals.
Die Vorteile im Wildbachbetrieb:
Ausgewertet wird nicht der Absolutwert, sondern der Verlauf: die Anstiegsrate, ihre Beschleunigung und die Abweichung vom Verhalten, das für den aktuellen Niederschlag zu erwarten wäre.
| Messverfahren | Radar, |
| Messbereich | 0,1 - 50m |
| Auflösung | 1mm |
| Messintervalle im Normalbetrieb | 30 Sekunden |
| Messintervalle im Ereignisfall | 10 Sekunden |
| Schutzklasse | IP67 / IP 78 |
Pegel und Fliessgeschwindigkeit sind Wirkungsgrössen. Sie zeigen an, dass etwas passiert — nicht, dass etwas passieren wird. Die vorgelagerte Grösse ist primär der Niederschlag.
Warum eine regionale Wetterstation dafür nicht ausreicht: Alpine Starkregenereignisse sind kleinräumig. Eine Gewitterzelle kann über einem Teileinzugsgebiet 40 Millimeter in einer Stunde abladen, während die nächstgelegene amtliche Station wenige Kilometer entfernt kaum Niederschlag verzeichnet. Für die Beurteilung des Carrerabachs ist bvesonders relevant, was im Einzugsgebiet fällt.

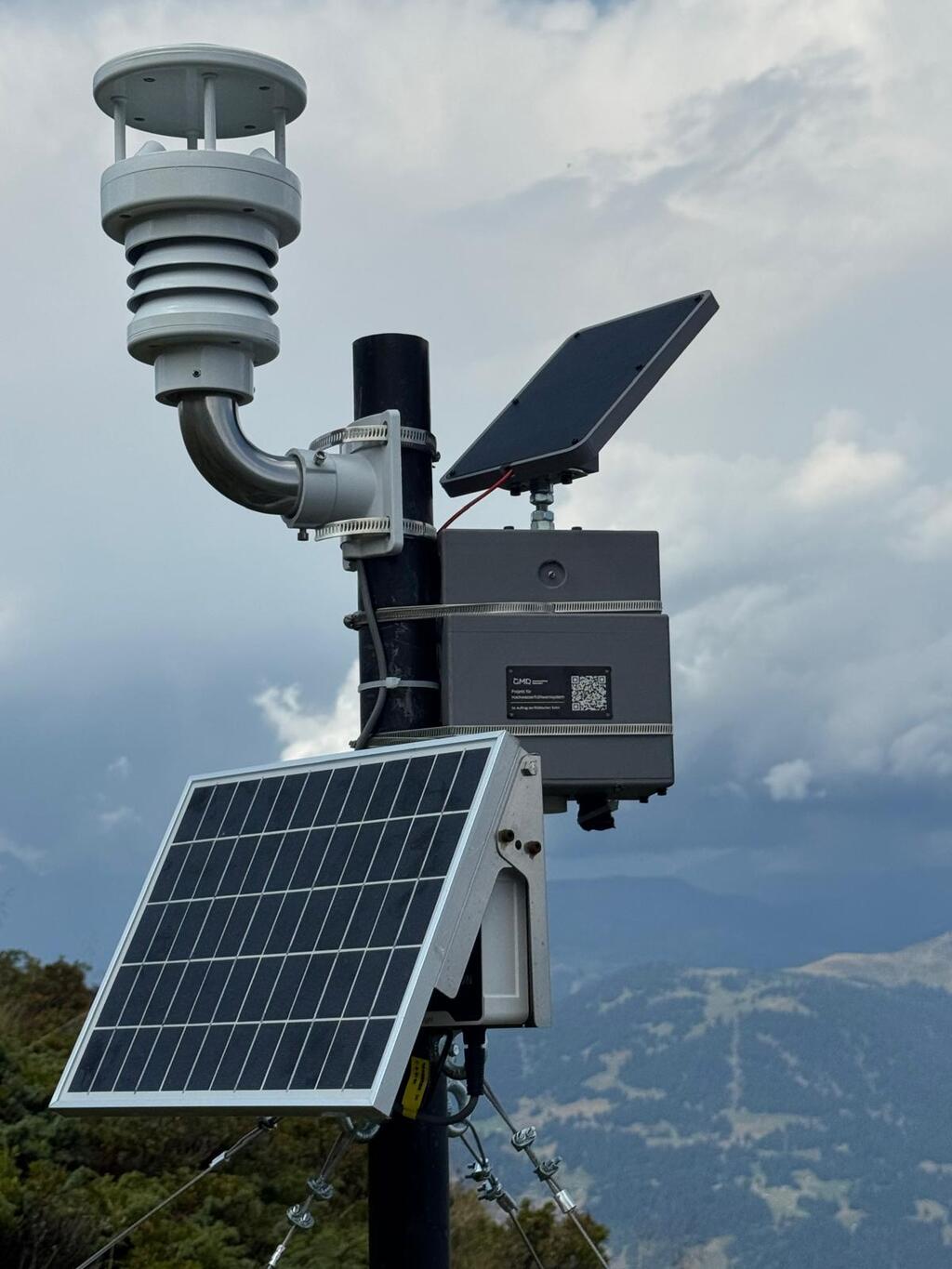

GMD® betreibt deshalb eigene autarke Wetterstationen im Gebiet.
Erfasste Parameter:
Die Validierung des Systems am Carrerabach bildet die Basis zur Überführung des entwickelten Konzepts in den Regelbetrieb. Wir haben dieses Einzugsgebiet bewusst gewählt: Seine komplexe Topographie, die dynamische Abflusscharakteristik und die anspruchsvollen Witterungsbedingungen machen es zu einem der fordernsten Testfelder im Alpenraum. Genau diese Härte ist gewollt — nur unter Extrembedingungen lässt sich zeigen, ob Installation, Konnektivität und Messqualität auch dann zuverlässig funktionieren, wenn es darauf ankommt. Ein Qualitätsversprechen, dass wir uns aus Überzeugung selbst beweisen wollen, um im Anschluss den methodische Kern — Einzugsgebietsüberwachung statt reiner Bauwerksmessung, gekoppelt mit Wetterprognose und digitalem Zwilling — nicht mehr standortgebunden, sondern auf jede Wildbachquerung mit vergleichbarer Charakteristik übertragbar zu machen. Allein im Alpenraum betrifft das mehrere tausend Streckenabschnitte.
Für die Möglichkeit, unser System unter diesen anspruchsvollen realen Bedingungen erproben zu dürfen, danken wir der Rhätischen Bahn, dem Amt für Wald und Naturgefahren sowie der Gemeinde Safiental. Dieses gemeinsame Vertrauen in ein Pilotprojekt bildet die Grundlage, auf der eine zukünftige Standardlösung für den Alpenraum überhaupt erst entstehen kann.
GMD® entwickelt intelligente Frühwarn- und Monitoringsysteme für Naturgefahren und kritische Infrastruktur. Autarke IoT-Sensoren erfassen Umwelt-, Wasser- und Bewegungsdaten in Echtzeit. GeoSenseAI® analysiert und visualisiert diese Daten und unterstützt Gemeinden, Behörden und Infrastrukturbetreiber bei der frühzeitigen Erkennung und Bewertung von Hochwasser, Murgängen, Hangbewegungen, Steinschlag und weiteren Naturgefahren.
